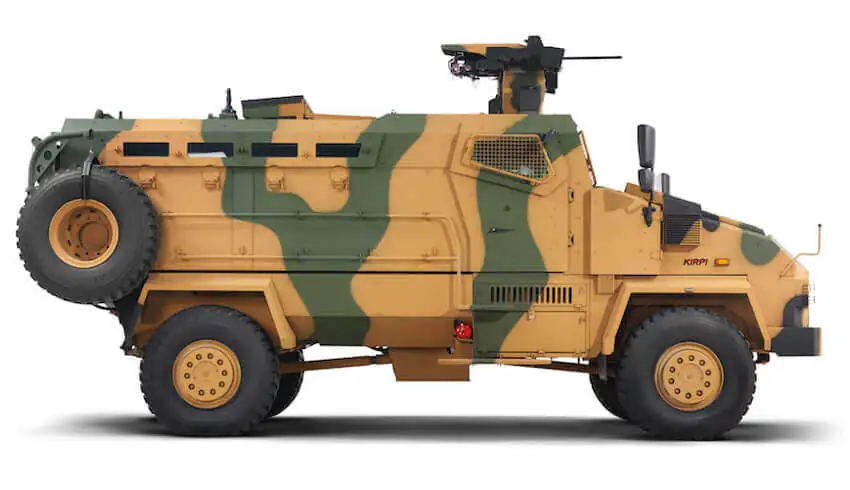

KİRPİ 4x4 KİRPİ 4X4 AMBULANS KİRPİ 6x6 KİRPİ II 4x4 KİRPİ II 4x4 AMBULANS KİRPİ II 4X4 YÜK ARACI KİRPİ II 4X4 METİ

Çevre Koşulları

MIL STD 810G

SICAK (A2)

+ 49°C
NEM (B1)

SOĞUK (CO)

-32°C

Motor

MARKA

Cummins ISL9E3 375 Euro-3

TİP

Turbo, Intercooler, Dizel

SİLİNDİR SAYISI

6

SÜPÜRME HACMİ

8,9 lt

MAKS. GÜÇ

375 PS (275 kW) @ 2100 rpm

MAKS. TORK

1550 Nm @ 1100 - 1400 rpm

Frenler

FREN SİSTEMİ TİPİ

Kampana Tipi
Hava Takviyeli Kuru Tip Servis Freni
Hava Kumandalı Yaylı El Freni
Jacobs Freni
ABS (Ops.)

Gövde

TİP

V-Taban, Monokok

Koruma

STANAG 4569
Balistik Koruma
Mayın Koruma
EYP Koruma

Vites

MARKA

Allison 3000 Serisi

TİP

Tork Konvektörlü, Tam Otomatik

VİTES SAYISI

6 İleri, 1 Geri

Transfer Kutusu

MARKA

ZF VG 1600 (İki Hızlı)

Lastik & Jantlar

EBAT / ADET

14.00 R 20 & 10 x 20"

Aktarma Organları

MARKA

Axletech 4000 Serisi

TİP

Rijit, 4x4

ÖN KAPASİTE

9000 Kg

ARKA KAPASİTE

11000 Kg

Süspansiyon

ÖN

Parabolik Yaprak Yaylar, Teleskopik, Hidrolik Amortisörler

ARKA

Parabolik Yaprak Yaylar, Teleskopik, Hidrolik Amortisörler, Viraj Denge Çubuğu

Elektrik

TİP

24 V, Negatif Şasi

AKÜ

2 x 12 V, 210 Ah

ALTERNATÖR

155 A

Silah Donanımı

Manuel Taret (Std.)
Otomatik Silah İstasyonu (Ops.)

Standart Donanımlar

Otomatik Yangın Söndürme Sistemi
Personel Kompartmanı
Motor Kompartmanı
İklimlendirme Sistemi
Patlak Gider
Merkezi Lastik Şişirme Sistemi

Opsiyonel Donanımlar

Sis Havanları
Yangın Söndürme Sistemi Araç
Araç Dışı Tekerlekler
RPG Koruma Ağı
Kendini Kurtarma Vinci
Karıştırma Köreltme Sistemi
Atış Yeri Tespit Cihazı

Performans

MAKS. HIZ

105 km/sa

TIRMANMA KABİLİYETİ

60%

MAKS. YAN EĞİM

30%

SUDAN GEÇME

1200 mm

KARIN ALTI YÜKSEKLİĞİ

400 mm

MENZİL

800 km

Ölçüler

UZUNLUK

7350 mm

YÜKSEKLİK

3210 mm

GENİŞLİK

2640 mm

YAKLAŞIM AÇISI

35°

UZAKLAŞMA AÇISI

47°

KOLTUK SAYISI

13'e kadar

Ağırlıklar

ARAÇ BOŞ AĞIRLIĞI

18085 kg

TAŞIMA KAPASİTESİ

1625 kg

AZAMİ YÜKLÜ AĞIRLIK

19710 kg

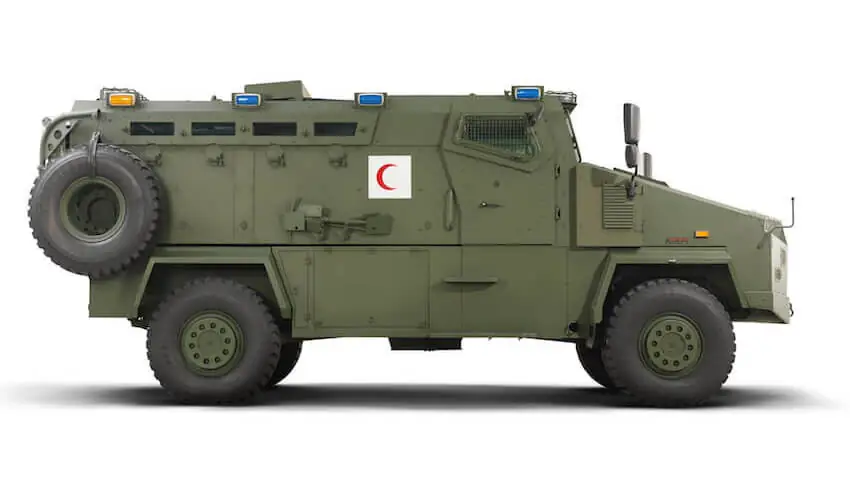

Çevre Koşulları

MIL STD 810G

SICAK (A2)

+ 49°C
NEM (B1)

SOĞUK (CO)

-32°C

Motor

MARKA

Cummins ISL9E3 375 Euro-3

TİP

Turbo, Intercooler, Dizel

SİLİNDİR SAYISI

6

SÜPÜRME HACMİ

8,9 lt

MAKS. GÜÇ

375 PS (275 kW) @ 2100 rpm

MAKS. TORK

1550 Nm @ 1100 - 1400 rpm

Frenler

FREN SİSTEMİ TİPİ

Kampana Tipi, Hava Takviyeli Kuru Tip Servis Freni
Hava Kumandalı Yaylı El Freni, Jacobs freni, ABS (Ops.)

Koruma

STANAG 4569
Balistik Koruma
Mayın Koruma
EYP Koruma

Vites

MARKA

Allison 3000 serisi

TİP

Tork Konvörtörlü, Tam Otomatik

VİTES SAYISI

6 İleri, 1 Geri

Transfer Kutusu

MARKA

ZF VG 1600

Lastik & Jantlar

EBAT / ADET

14.00 R 20 & 10 x 20"

Aktarma Organları

MARKA

AxleTech 4000 Serisi

TİP

4x4

ÖN KAPASİTE

9000 kg

ARKA KAPASİTE

11000 kg

Süspansiyon

ÖN

Parabolik Yaprak Yaylar, Teleskopik, Hidrolik Amortisörler, Viraj Denge Çubuğu

ARKA

Parabolik Yaprak Yaylar, Teleskopik, Hidrolik Amortisörler, Viraj Denge Çubuğu

Elektrik

TİP

24 V, Negatif Şasi

AKÜ

2 x 12 V, 210 Ah

ALTERNATÖR

155 A

Standart Donanımlar

Otomatik Yangın Söndürme Sistemi
Personel Kompartmanı
Motor Kompartmanı
İklimlendirme Sistemi
Patlak Gider
Merkezi Lastik Şişirme Sistemi
Soğuk İklim Kiti (-32°C)

Ambulans Donanımları

Sedyeler
İlkyardım Malzemeleri (Temel tıbbi kit, ayıltma çantası (oksijen tüpü ile birlikte))
Tıbbi Cihazlar (Kardiyak monitör / Defibrilatör, mobil mekanik vantilatörler, portatif tansiyon aleti, duvar tipi tansiyon aleti)
Stabilizatörler (Omurga tahtası, atel seti, kurtarma yeleği, boyunluk seti)
Genel tıbbi malzemeler (Tanı seti, ceset torbası, ayaklı tutucu, yangın kiti, yalıtımlı aşı taşıma kutusu)
Oksijen Sistemi
Tek Kullanımlık Malzemeler (Oksijen malzemeleri, nazal oksijen kanülü, emme katateri, serum seti, enjektör v.b)
Anons Sistemi

Performans

MAKS. HIZ

105 km/sa

TIRMANMA KABİLİYETİ

60%

MAKS. YAN EĞİM

30%

SUDAN GEÇME

1200 mm

KARIN ALTI YÜKSEKLİĞİ

400 mm

MENZİL

800 km

Ölçüler

UZUNLUK

7350 mm

YÜKSEKLİK

3210 mm

GENİŞLİK

2640 mm

YAKLAŞMA AÇISI

35°

UZAKLAŞMA AÇISI

47°

KOLTUK SAYISI

1 Sürücü, 1 Yolcu, 1 Doktor, 3 Tıbbi Personel, 2 Yaralı, Toplam 8 kişi

Ağırlıklar

ARAÇ BOŞ AĞIRLIĞI

18085 kg

TAŞIMA KAPASİTESİ

1625 kg

AZAMİ YÜKLÜ AĞIRLIK

19710 kg

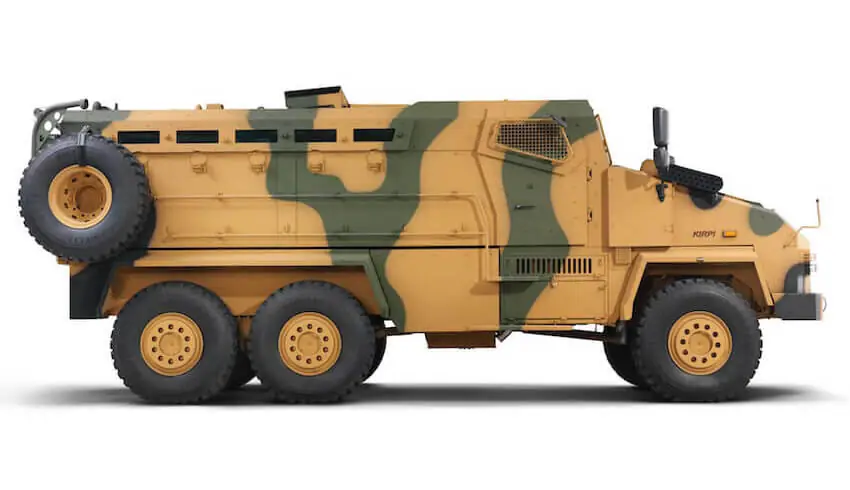

Çevre Koşulları

MIL STD 810G

SICAK (A2)

+ 49°C
NEM (B1)

SOĞUK (CO)

-32°C

Motor

MARKA

Cummins ISL9E3 375 Euro-3

TİP

Turbo, Intercooler, Dizel

SİLİNDİR SAYISI

6

SÜPÜRME HACMİ

8,9 lt

MAKS. GÜÇ

375 PS (275 kW) @ 2100 rpm

MAKS. TORK

1550 Nm @ 1100 - 1400 rpm

Frenler

FREN SİSTEMİ TİPİ

Kampana Tipi
Hava Takviyeli Kuru Tip Servis Freni
Hava Kumandalı Yaylı El Freni
Jacobs Freni
ABS (Ops.)

Gövde

TİP

V-Taban, Monokok

Koruma

STANAG 4569
Balistik Koruma
Mayın Koruma
EYP Koruma

Vites

MARKA

Allison 3000 Serisi

TİP

Otomatik, Tork Konvörtörü

VİTES SAYISI

6 İleri, 1 Geri

Transfer Kutusu

MARKA

ZF VG 1600 (İki Hızlı)

Lastik & Jantlar

EBAT / ADET

14.00 R 20 & 10 x 20"

Aktarma Organları

MARKA

Axletech

TİP

Rijit, 4x4

ÖN KAPASİTE

9500 Kg

ARKA KAPASİTE

8500 + 8500 kg

Süspansiyon

ÖN

Parabolitik Yaprak Yaylar, Teleskopik, Hidrolik Amortisörler

ARKA

Parabolik Yaprak Yaylar Teleskopik, Hidrolik Amortisörler, Viraj Denge Çubuğu

Elektrik

TİP

24 V, Negatif Şasi

AKÜ

2 x 12 V, 210 Ah

ALTERNATÖR

70 A

Standart Donanımlar

Otomatik Yangın Söndürme Sistemi
Personel Kompartmanı
Motor Kompartmanı
İklimlendirme Sistemi
Patlak Gider
Merkezi Lastik Şişirme Sistemi

Opsiyonel Donanımlar

KBRN
Sis Havanları
Otomatik Yangın Söndürme Sistemi
Araç Dışı Tekerlekler
RPG Koruma Ağı
Kendini Kurtarma Vinci
Karıştırma Köreltme Sistemi
Atış Yeri Tespit Cihazı

Performans

MAKS. HIZ

105 km/sa

TIRMANMA KABİLİYETİ

60%

MAKS. YAN EĞİM

30%

SUDAN GEÇME

1200 mm

KARIN ALTI YÜKSEKLİĞİ

400 mm

MENZİL

800 km

Ölçüler

UZUNLUK

7925 mm

YÜKSEKLİK

3765 mm

GENİŞLİK

2640 mm

YAKLAŞIM AÇISI

35°

UZAKLAŞMA AÇISI

66°

KOLTUK SAYISI

15'e kadar

Ağırlıklar

ARAÇ BOŞ AĞIRLIĞI

22500 kg

TAŞIMA KAPASİTESİ

3500 kg

AZAMİ YÜKLÜ AĞIRLIK

26000 kg

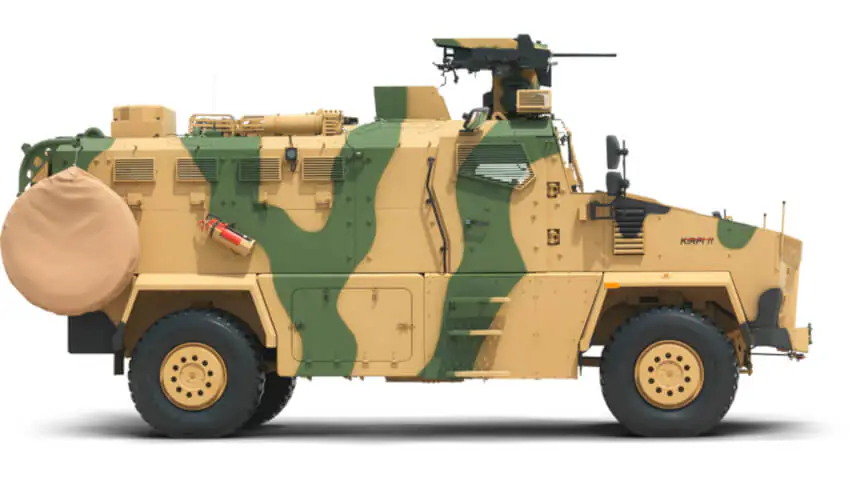

Çevre Koşulları

MIL STD 810G

SICAK (A2)

+ 49°C
NEM (B1)

SOĞUK (CO)

-32°C

Motor

TİP

Turbo, Intercooler, Dizel

SİLİNDİR SAYISI

6

SÜPÜRME HACMİ

8,9 lt

MAKS. GÜÇ

375 PS (275kW) @ 2100 rpm

MAKS. TORK

1550 NM @ 800 - 2100 rpm

Frenler

FREN SİSTEMİ TİPİ

Disk tipi, ABS
Havalı, Çift Devreli Servis Freni
Hava Kontrollü Mekanik Yaylı El Freni
Jacobs Freni (İkincil Fren)

Gövde

TİP

V-Taban, Monokok

Koruma

STANAG 4569
Balistik Koruma
Mayın Koruma
EYP Koruma
Parçacık Katmanı

Vites

MARKA

Allison 3000 Serisi

TİP

Otomatik, Tork Konvertörü

VİTES SAYISI

6 İleri, 1 Geri

Transfer Kutusu

MARKA

ZF VG 1600 (İki hızlı)

Lastik & Jantlar

EBAT / ADET

14.00 R 20 & 10 x 20"

Aktarma Organları & Süspansiyon

MARKA

Axletech ISAS 4500

TİP

4x4 Bağımsız Süspansiyonlu

DİFERANSİYEL KİLİDİ

Var (Ön-Arka)

Süspansiyon

ÖN / ARKA

Bağımsız Süspansiyon

Elektrik

MIL STD 1275

VOLTAJ

24 V, Negatif Şasi

AKÜ

2 x 12 V, 235 Ah

ALTERNATÖR

2 x 155 A

Silah Donanımı

Uzaktan Komutalı Silah İstasyonu

Standart Donanımlar

Yangın Söndürme Sistemi
Personel Bölümü
Motor Bölümü
Araç Dış Bölümü
Tekerlek Bölümü
Klima Kalorifer Sistemi
Bağımsız Ek Isıtıcı
Patlak Gider (Run Flat)
Merkezi Basınç Ayarlama Sistemi
Kendini Kurtarma Vinci
KBRN Korunma Sistemi
İç Konuşma
Telsiz
Siren Anons Sistemi
Takograf
Redresör
Atış Yeri Hedef Tespit Sistemi
Karıştırma-Köreltme Sistemi
Görüş Sistemleri
Sürücü Bilgi Sistemi
Konumlama ve Seyrüsefer Sistemi

Performans

MAKS. HIZ

100 km/sa

TIRMANMA KABİLİYETİ

60%

MAKS. YAN EĞİM

30%

SUDAN GEÇME

1000 mm

KARIN ALTI YÜKSEKLİĞİ

400 mm

MENZİL

750 km

Ölçüler

UZUNLUK

7425 mm

YÜKSEKLİK (Silah Kuleli)

3827 mm

GENİŞLİK

2585 mm

YAKLAŞIM AÇISI

35°

UZAKLAŞMA AÇISI

38°

KOLTUK SAYISI

13

Ağırlıklar

ARAÇ BOŞ AĞIRLIĞI

19050 kg

TAŞIMA KAPASİTESİ

1775 kg

AZAMİ YÜKLÜ AĞIRLIK

20825 kg

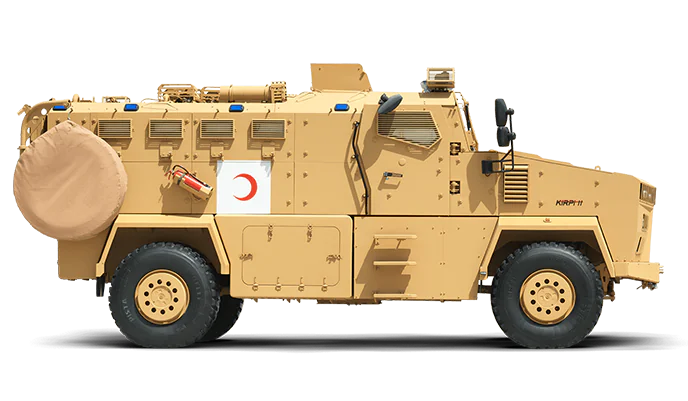

Çevre Koşulları

MIL STD 810G

SICAK (A2)

+ 49°C
NEM (B1)

SOĞUK (CO)

-32°C

Motor

MARKA

Cummins ISL9E3 375

TİP

Turbo, Intercooler, Dizel

SİLİNDİR SAYISI

6

SÜPÜRME HACMİ

8,9 lt

MAKS. GÜÇ

375 PS (275 kW) @ 2100 rpm

MAKS. TORK

1550 Nm @ 800 - 2100 rpm

Frenler

FREN SİSTEMİ TİPİ

Disk Tipi, ABS, Havalı Çift Devreli Servis Freni
Hava Kontrollü Mekanik Yaylı El Freni, Jacobs Freni

Gövde

TİP

V-Taban, Monokok

Koruma

STANAG 4569
Balistik Koruma
Mayın Koruma
EYP Koruma
Parçacık Katmanı

Vites

MARKA

Allison 3000 serisi

TİP

Tork Konvörtörlü Tam Otomatik

VİTES SAYISI

6 İleri, 1 Geri

Transfer Kutusu

MARKA

ZF VG 1600 (İki hızlı)

Lastik & Jantlar

EBAT / ADET

14.00 R 20 & 10 x 20"

Aktarma Organları

MARKA

AxleTech ISAS 4500 Serisi

TİP

4x4

Süspansiyon

ÖN / ARKA

Bağımsız Süspansiyon

Elektrik

TİP

24 V, Negatif Şasi

AKÜ

2 x 12 V, 235 Ah

ALTERNATÖR

2 x 155 A

Standart Donanımlar

Yangın Söndürme Sistemi
Personel Bölümü
Motor Bölümü
Telsiz
Karıştırma Köreltme Sistemi
Siren Anons Sistemi
Redresör
Takograf
Görüş Sistemleri
Navigasyon
Klima Kalorifer Sistemi
Bağımsız Ek Isıtıcı
Patlak Gider
Merkez Basınç Ayarlama Sistemi
Kendini Kurtarma Vinci
Sürücü Bilgi Sistemi

Ambulans Donanımları

Sedyeler
İlkyardım Malzemeleri (Temel tıbbi kit, oksijen tüpü ile birlikte ayıltma çantası)
Tıbbi Cihazlar (Kardiyak monitör / Defibrilatör, mobil mekanik vantilatörler, portatif tansiyon aleti, duvar tipi tansiyon aleti)
Stabilizatörler (Omurga tahtası, atel seti, kurtarma yeleği, boyunluk seti)
Genel tıbbi malzemeler (Tanı seti, ceset torbası, ayaklı tutucu, yangın kiti, yalıtımlı aşı taşıma kutusu)
Oksijen Sistemi
Tek Kullanımlık Malzemeler (Oksijen malzemeleri, nazal oksijen kanülü, emme katateri, serum seti, enjektör v.b)
Anons Sistemi

Performans

MAKS. HIZ

100 km/sa

TIRMANMA KABİLİYETİ

60%

MAKS. YAN EĞİM

30%

SUDAN GEÇME

1000 mm

KARIN ALTI YÜKSEKLİĞİ

400 mm

MENZİL

750 km

Ölçüler

UZUNLUK

7425 mm

YÜKSEKLİK

4500 mm

GENİŞLİK

2940 mm

YAKLAŞIM AÇISI

35°

UZAKLAŞMA AÇISI

38°

KOLTUK SAYISI

1 Sürücü, 1 Yolcu, 1 Doktor, 3 Tıbbi Personel, 2 Yaralı, Toplam 8 kişi

Ağırlıklar

ARAÇ BOŞ AĞIRLIĞI

19245 kg

TAŞIMA KAPASİTESİ

1170 kg

AZAMİ YÜKLÜ AĞIRLIK

20415 kg

Çevre Koşulları

MIL STD 810G

SICAK (A2)

+ 49°C
NEM (B1)

SOĞUK (CO)

-32°C

Motor

MARKA

Cummins ISLe-T 450

TİP

Turbo, Intercooler, Dizel

SİLİNDİR SAYISI

6

SÜPÜRME HACMİ

8,9 lt

MAKS. GÜÇ

450 BHP (336 kW) @ 2200 rpm

MAKS. TORK

1627 Nm @ 1300 rpm

Frenler

FREN SİSTEMİ TİPİ

Disk Tipi, ABS, Havalı, Çift Devreli Servis Freni
Hava Kontrollü Mekanik Yaylı El Freni, Jacobs Freni (İkincil Fren)

Koruma

STANAG 4569, Balistik Koruma, Mayına Karşı Koruma
EYP Koruma, Parçacık Katmanı

Vites

MARKA

Allison 3200 SP

TİP

Otomatik, Tork Konvörtörü

VİTES SAYISI

6 İleri, 1 Geri

Transfer Kutusu

MARKA

GHM/MERITOR RTC60 (İki Hız Kademesi)

Lastik & Jantlar

EBAT / ADET

16.00 R20 MICHELIN

Aktarma Organları & Süspansiyon

MARKA

Axletech ISAS 5000

TİP

4x4 Bağımsız Süspansiyonlu

SÜSPANSİYON

Bağımsız Süspansiyon

DİFERANSİYEL KİLİDİ

Var (Ön- Arka)

Elektrik

MIL STD 1275

VOLTAJ

24 V, Negatif Şasi

AKÜ

4 x 12 V 120 Ah (2 Paralel, 2 Seri)

ALTERNATÖR

2 x 180 A

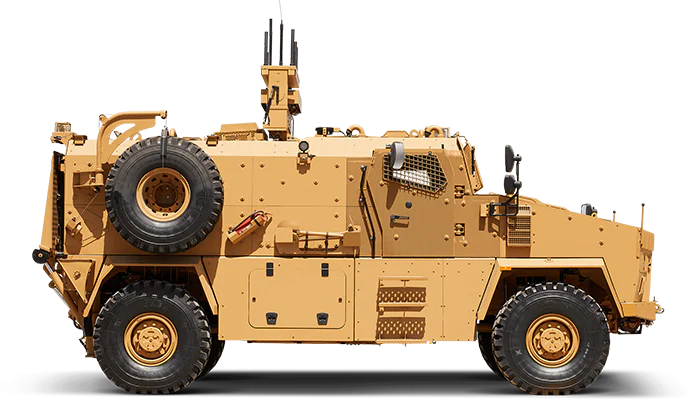

Standart Donanımlar

Yangın Söndürme Sistemi (Personel Bölümü, Motor Bölüm, Yük Bölümü), Klima Kalorifer Sistemi, Bağımsız Ek Isıtıcı, Patlak Gider,
Merkezi Basınç Ayarlama Sistemi, Telsiz, Siren Anons Sistemi, Redresör, Takograf, Navigasyon Sistemi, Karıştırma Köreltme Sistemi,
Görüş Sistemi, Sürücü Bilgi Sistemi, Birlik Takip Sistemi, Yük Taşıma Platformu

Performans

MAKS. HIZ

100 km/sa

TIRMANMA KABİLİYETİ

60%

MAKS. YAN EĞİM

30%

SUDAN GEÇME

100 cm

KARIN ALTI YÜKSEKLİĞİ

400 mm

MENZİL

700 km

Gövde

TİP

V-Taban, Monokok

Ölçüler

ARAÇ YÜKSEKLİĞİ

3030 mm

ARAÇ UZUNLUĞU

7350 mm

DİNGİLLER ARASI MESAFE

4550 mm

TOPLAM ARKA UZANTI

1350 mm

KARIN ALTI YÜKSEKLİĞİ (min)

400 mm

ARAÇ GENİŞLİĞİ (aynalar hariç, stepne dahil)

2980 mm

ARAÇ GENİŞLİĞİ (aynalar dahil, stepne dahil)

3090 mm

MAKSİMUM YÜKSEKLİK

4900 mm

YAKLAŞMA AÇISI

35°

UZAKLAŞMA AÇISI

35°

KOLTUK SAYISI

3

Ağırlıklar

ARAÇ BOŞ AĞIRLIĞI

20760 kg

TAŞIMA KAPASİTESİ

2590 kg

AZAMİ YÜKLÜ AĞIRLIK

23350 kg

Transfer Kutusu

MARKA

GHM / MERITOR RTC60 (İki Hız Kademeli)

Lastik & Jantlar

EBAT / ADET

16.00 R 20 & 10 x 20"

Aktarma Organları

MARKA

AxleTech ISAS 5000

TİP

4x4 Bağımsız Süspansiyonlu

DİFERANSİYEL KİLİDİ

Var (Ön-Arka)

Süspansiyon

ÖN / ARKA

Bağımsız Süspansiyon

Elektrik

MIL STD 1275

VOLTAJ

24 V, Negatif Şasi

AKÜ

2 x 12V 235 Ah

ALTERNATÖR

2 x 180 A

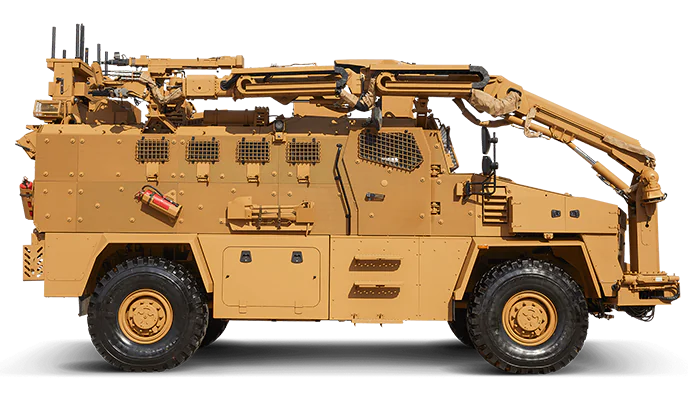

Göreve Yönelik Ekipmanlar

Yangın Söndürme Sistemi, Personel Bölümü, Motor Bölümü, Araç Dış Bölümü, Tekerlek Bölümü
Klima / Kalorifer Sistemi, Bağımsız Ek Isıtıcı, Patlak Gider, Merkezi Basınç Ayarlama Sistemi, KBRN Korunma Sistemi
İç Konuşma, Telsiz, Siren Anons Sistemi, Redresör, Karıştırma Köreltme Sistemi, Görüş Sistemleri, Sürücü Bilgi Sistemi
Konumlama ve Seyrüsefer Sistemi, Navigasyon Cihazı, Robot Kol, Römork

Performans

MAKS. HIZ

100 km/sa

TIRMANMA KABİLİYETİ

60%

MAKS. YAN EĞİM

30%

SUDAN GEÇME

1000 mm

KARIN ALTI YÜKSEKLİĞİ

450 mm

MENZİL

700 km

Ölçüler

AZAMİ UZUNLUK

7855 mm

AZAMİ YÜKSEKLİK

4500 mm

AZAMİ GENİŞLİK

3100 mm

YAKLAŞMA AÇISI

29°

UZAKLAŞMA AÇISI

38°

KOLTUK SAYISI

9

Ağırlıklar

AZAMİ YÜKLÜ AĞIRLIK

24000 kg

Çevre Koşulları

MIL STD 810G

SICAK (A2)

+ 49°C
NEM (B1)

SOĞUK (CO)

-32°C

Motor

MARKA

Cummins ISL9 450

TİP

Turbo, Intercooler, Dizel

SİLİNDİR SAYISI

6

SÜPÜRME HACMİ

8,9 lt

MAKS. GÜÇ

450 PS (336 kW) @ 2200 rpm

MAKS. TORK

1627 Nm @ 1300-3000 rpm

Frenler

FREN SİSTEMİ TİPİ

Disk Tipi,
ABS,
Hava Takviyeli Çift Devreli Servis Freni,
Hava Kontrollü Mekanik Yaylı El Freni,
Jacobs Freni

Koruma

STANAG 4569, Balistik Koruma
Mayın Koruma, Parçacık Katmanı

Vites

MARKA

Allison 3000 Serisi

TİP

Otomatik, Tork Konvertörü

VİTES SAYISI

6 İleri, 1 Geri
